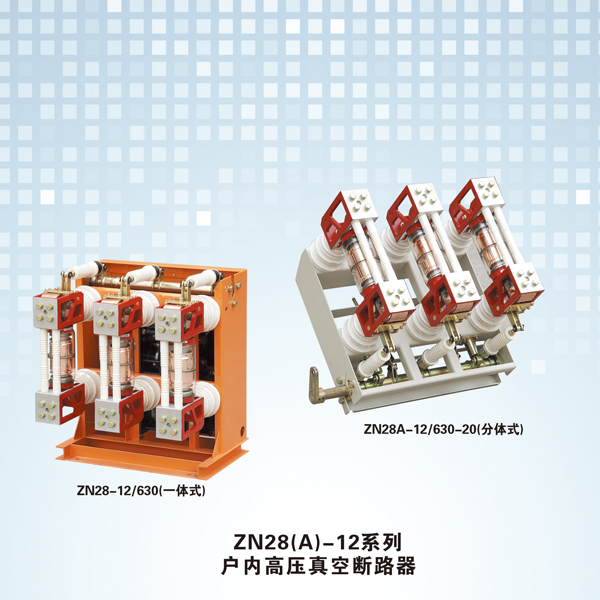

1.分体式

分体式真空断路器是由于中国特有的国情的出现的，是真空断路器在中国遍及的身分。分体式真空断路器因价格经济、旧柜改装简略等优势，由于这些优势是以在国内仍有很大的阛阓。但没有配套的把持结构，是以发生的疑问也较多。

a.由于操动结构与开关本体分别装于开关柜的不同方位，断路器的各项机械特性参数必须在开关柜上设备后结束调度试验。加之分体式断路器衔接杆件多、孔与销轴累计误差大，假如再由用户自个装调，很难调到最好方位。

b.结构匹配功效差，电磁把持结构的把持功远大于真空断路器的把持功。如某个电磁把持结构操动结构的合闸电流为90～120A，尽管把持工可调至真空断路器的作业范围内，但真空断路器的把持功40A仍然有着不小的误差。

c.操动结构不会为任何单一型号真空断路器筹划，而是可统筹任何制造厂，装配水平不易控制，不也许调到筹划的最好方位。是以分体式真空断路器只是遍及中的一个过渡品种。

2.联体式

联体式真空断路器的操动结构与断路器要全方位的优化筹划。机加工中，一部分想法较为先进的制造厂还采用了柔性加工线、机械人把持等，使加工出的商品功效分散性小，稳定。由于出厂前各功效参数已在制造厂调好，现场不必要再调度，用户只需简略复测复试即可。

3.落地式

前期的落地式真空断路器。常常会由于功效上的不足导致成就出现疑问。其中的窄型柜，相间和对地都必要加装绝缘隔板，组成复合绝缘，复合绝缘请求导体与绝缘隔板的10kV设备静气氛距离大于750px，窄型柜异样平凡不易做到，常常使场强会合部位的绝缘隔板发热，使绝缘老化速度加快。互换性较差，注解机械精度低，对隔绝插头影响大，假定不同心，还会构成隔绝插头发热。

4.中置式

中置式真空断路器并不是单独存在而是与中置开关柜配套。断路器细巧，出入柜体简便，受地坪影响小，运转保护维护便利，比前期落地式断路器运转牢固。但中置式真空断路器会合查验时，因同时必要将多台断路器抽出柜外，因此设计的中置式真空断路器的渠道小车需要有落地功效，减小抬放断路器时摔损设备的几率。

5.中置落地式

断路器定坐落柜体中部的中央导轨上，每台断路器都自带有手车，断路器出入柜体时更加便捷；互换性、地坪平整度影响方面与中置式断路器功效异样。
