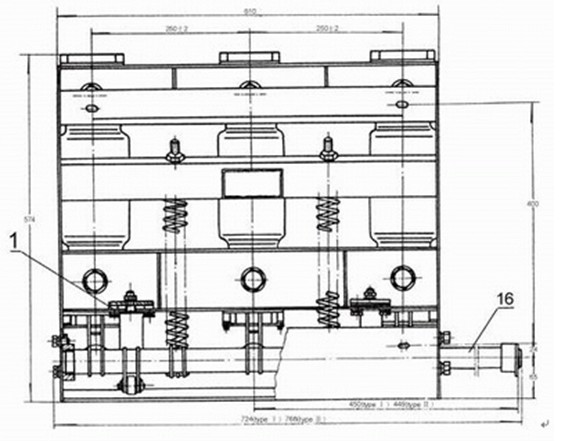

真空断路器的正面组成结构图

1、开距调整片
16、连接弹簧或电磁操动机构的大轴

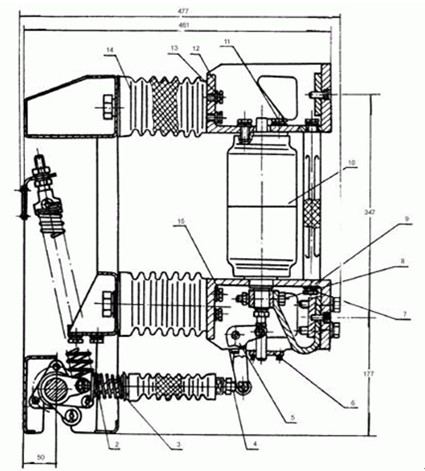

真空断路器侧面结构图

2、触头压力弹簧
3、弹簧座
4、接触行程调整螺栓
5、拐臂
6、导向板
7、螺钉
8、导电夹紧固螺栓
9、下支座
10、真空灭弧室
11、真空灭弧室
12、上支座
13、绝缘子固定螺丝
14、绝缘子
15、螺栓
16、连接弹簧或电磁操动机构的大轴

真空断路器的各部分组成元件及作用
　　（1）支架：安装各功能组件的架体。
　　（2）真空灭弧室：实现电路的关合与开断功能的熄弧元件。
　　（3）导电回路：与灭弧室的动端及静端连接构成电流通道。
　　（4）传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
　　（5）绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
　　（6）操动机构：断路器合、分间的动力驱动装置。
