GWDCD隔离开关应用于12kV配电网系统中，额定电流为630A，短时耐受电流20kA/4s，峰值耐受电流为50kA。工频及雷电冲击耐压均能达到海拔2000米的水平。
必须由熟悉安全规程的专业人员来操作和维护开关。说明书权作为运行维护人员的参考资料，而不能作为此类设备安全规程培训和实习的替代材料。
产品描述与结构

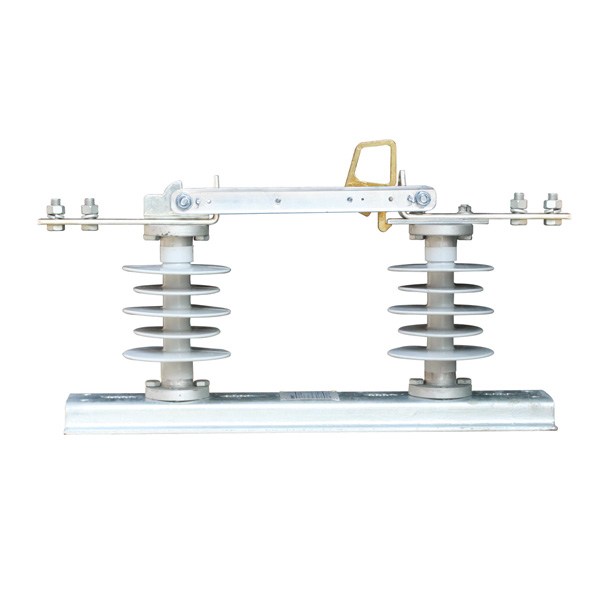

GWDCD隔离开关是户外柱上单相隔离开关，它为维护人员提供一个可见断口，也可以作为一个分断点。其结构为双柱式隔离开关，绝缘子及螺栓锁在一个热浸锌防腐处理的底座上，拉动拉环就可以操作隔离开关。隔离刀打开后的限位默认处于1600(可在现场更改为900或去除成没有限位)。在安装GCD隔离开关时，可选配安装背板，安装时该背板可夹在横担上固定开关。
操作
GWDCD隔离开关是一种高压设备，通常使用标准的电力绝缘工具操作，并且注意正确安全地操作。操作人员应使用绝缘拉杆拉(推)
GWDCD上的拉环未完成。GWDCD隔离开关的分合闸操作应在无负荷情况下进行。
限位方式

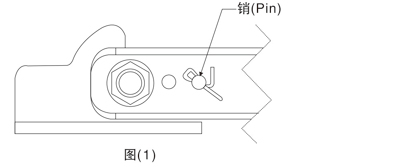

GWDCD出厂默认为1 600限位，如无需限位，将图(1)中的销从刀触头组取出即可。

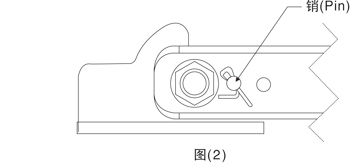

如需900限位，则需将此销取出后，再装入图(2)所示位置。
安装方式
GWDCD隔离开关有单柱和双柱安装方式。安装形式可分为悬挂安装或垂直安装。可用单横担夹抱箍或双横担进行安装(具体安装示意图参见产品样本)。
接线端子上的M12的螺栓，安装人员需用约80N.m的扭矩锁紧。

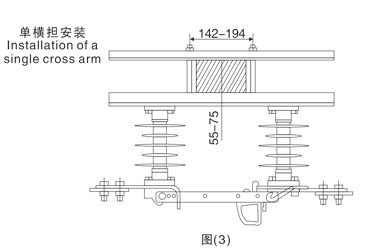

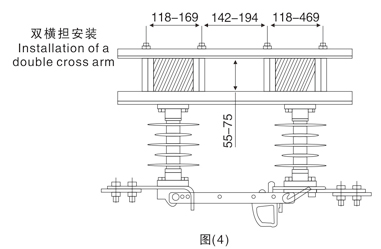

具体安装方式见图(3)、图(4)，注意螺栓的方向。

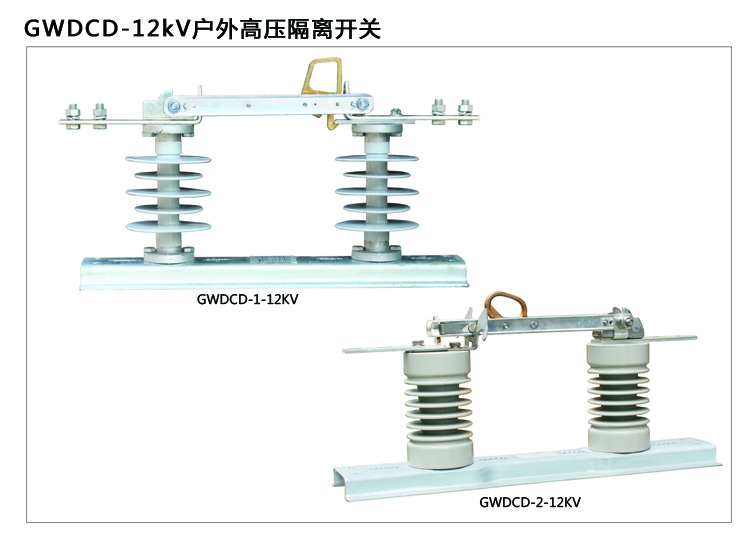

产品名称：GWDCD-12kV户外高压隔离开关
