结构简介
1)35kV成套隔离开关由GW4-40.5(D)(W)型隔离开关本体、CSII, CS 17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。
110kV成套隔离开关由GW4-1261D)(W)型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。
2)GW5为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。900传动的隔离开关采用CS17型人力操作机构进行三极联动操作;1800传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作;接地开关采用CS17G型人力操动机构三极联动操作。
3)GW5隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成500夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约900转动。
4)该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约9。“转动。
5)隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。
6)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
7)中间触头部分的触指成对装配，采用外压式或白力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
8)隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17- II型时隔离开关与接地开关连锁由机构上的连锁板实现。
产品特点
1)隔离开关采用双柱中开、触头转入式结构，具有白动清洁触头的能力，提高了接触可靠性;
2)触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指白身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环;
3)隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钥铿基铿基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构:钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
完善化隔离开关特点说明
1)全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2)导电部分铜管软连接型，中间触头为“握手”式白力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性
b.触指弹簧改为外置式，以避免弹簧分流;
c.现场用户无需焊接，无需备辅助材料，只提供安装支架(订货时注明是否带支架及高度)
3)转动部分配有白润滑套，无需润滑脂
4)主接线端子为平板型。

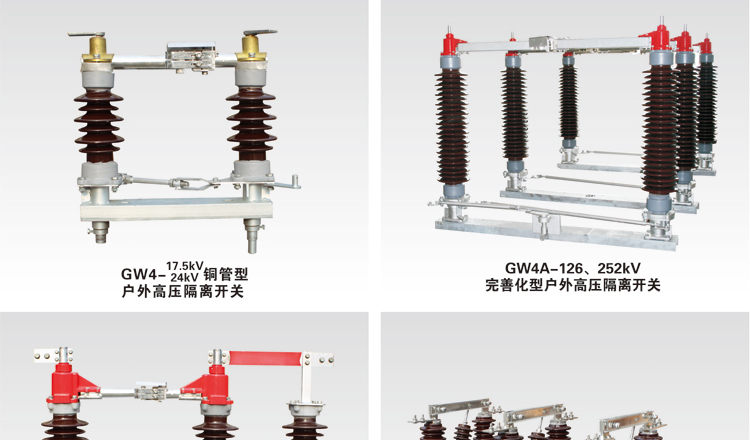

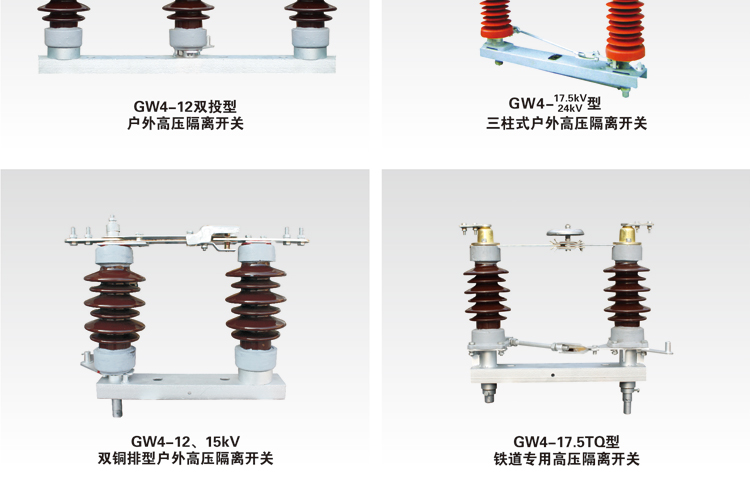

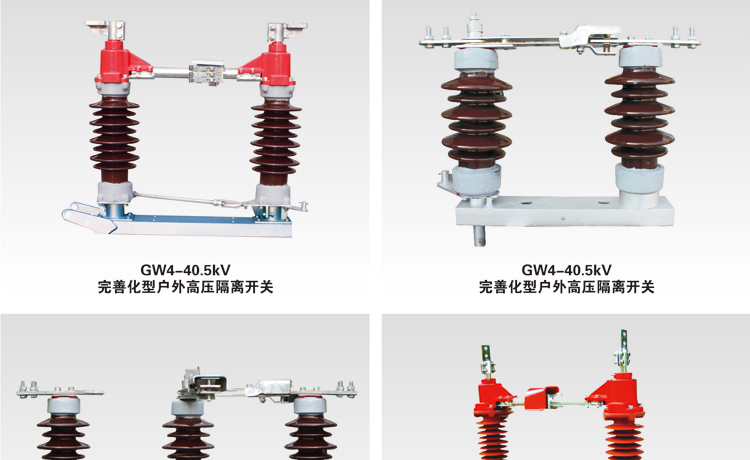

产品名称：GW口系列户外高压隔离开关
GW口系列户外高压隔离开关
