短路电流持续时间:4s

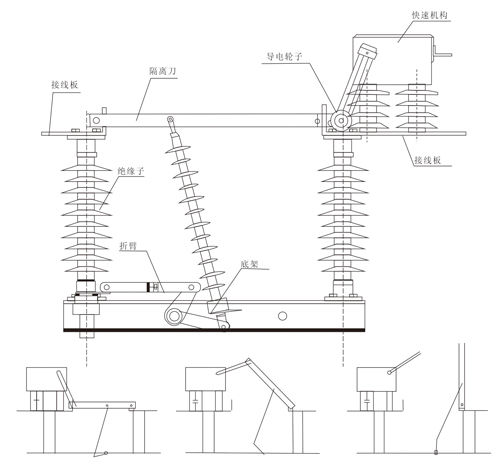

(2)总体布局(如图示)
灭弧室装于进线端的静触头上，在合闸位置时与主导电回路—静触头并联，这样保证开关具有很强的过载承受能力
以及可靠的导电}生(此时相当于一台关合的隔离开关)。隔离断口用隔离刀相连。带动灭弧室动作的是一快速机构，由隔离刀
动作带动快速机构上的导电叉子为快速机构储能，导电叉子也在关合与开断的瞬态过程中起导通电流作用。为了使隔离刀也
能快速动作，在操作隔离刀的主轴上设有一过中弹簧，保证隔离刀在开断和关合过程中转到一定角度能快速动作。
(3)动作原理(如图示)
在开关处于关合状态时，电流从静触头流入，分两路，一路流过真空灭弧室一导电叉子至隔离刀(此路电流极小)，另一
路从静触头直接至隔离刀，从隔离刀至出线板流出。
分断过程:主轴在电动机构的带动下转动，通过绝缘操作杆使隔离刀向上转动，隔离刀脱离静触头，电流全部经真空灭
弧室一导电叉子流过，隔离刀口不起唬隔离刀带动导电叉子继续向上运动，当其运动到一定角度((430)时，叉子触发箱体内
快速机构，带动真空灭弧室快速分断电流，电路处于开路状态。最终隔离刀上的滑轮和导电叉子在无负荷状态下分离，形成
明显的可见隔离断口，完成分l’@操作。
开关的关合过程的动作顺序与开断过程相反。
在合闸位置时，由于隔离刀口和静触头之间的线路电阻较叉子和灭弧室构成的线路电阻小得多，电流主要从隔离刀口和
静触头构成的电路流过，在正常通电状态温升极校真空灭弧室回路在隔离刀合闸状态通过的电流很小，所以本产品具有可靠
的电气性能和突出的承载能力。
.运输、验收、保管
a、运输装箱的负荷开关在运输与装卸时不准翻动、倒置，不准强烈震动。
匕、验收:(1)小心取出负荷开关，不使绝缘件受伤;
(2)检查负荷开关的铭牌数据，产品合格证是否与型号相符，并根据装箱单检查文件是否遗漏。
c、保管:(1)负荷开关如需存放，应旋转在户内干燥通风处保管，储存期十年。
(2)运动磨擦邵件涂中性凡士林。
.注意事项
a、在运输或吊装本产品时，决不允外力作用在进出线端支柱绝缘瓷柱上，否则将会使绝缘瓷柱断裂，导致产品
不能再使用。在运输中，绝不允许有强烈震动翻滚现象，应主意在安装中要对开关进行有效接地。
b、安装后，用电动操作机构对开关进行分合闸操作，操作20次以上，分闸时不能出现分闸不到位现象，隔离断
口大于400mm，引弧拉杆完全脱离静端触头，不带任何连接物。

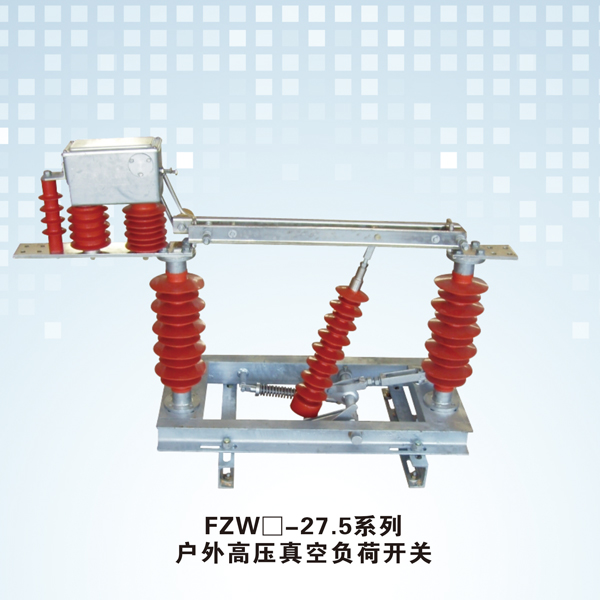

产品名称：FZW口一27.5系列 户外高压真空负荷开关
